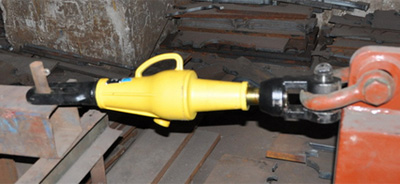

HQL螺旋拉力機
一、使用范圍
產品主要適用于大型鋼構對焊前拉攏對接工作,廣泛應用于造船等鋼構行業。它具有結構簡單可靠、操作方便、切斷快、重量輕等優點。是提高工作效率的有力助手。是造船廠合攏的必備工具。
二、基本參數
型號 | 額定載荷 | 工作行程 | 尺寸(長×寬×高) | 重量 |
TDHQL-Ⅰ | 10 | 120 | 800×230×160 | 16 |
TDHQL-Ⅱ | 22 | 150 | 900×250×180 | 27 |
TDHQL-Ⅲ | 32 | 180 | 950×300×220 | 27 |
為保證螺旋拉力機正常使用,發貨其較大功效和延長使用壽命,必須注意合理使用維護修養。
1、使用前,應先估計重物的重量,發揮其較大功效和延長使用壽命,必須質疑合理使用和維護修養。
2、數臺拉力機并用時,應保持拉升速度同步。
3、使用時,先轉動棘輪組,使升降套筒上升,但不應超過其工作行程。
4、拉力機上的鏈環和卸扣與起吊重物上的鉤物應安置牢固。
5、扳正棘輪組上的撐牙方向,然后插入手柄往返扳動,即開始起吊。
6、手柄的長度不應加長或接長,以防拉力機超載。
7、工作完畢,可將撐牙推向套筒上升方向,再插入手柄往返扳動,待松后再將拉力機取下。
8、應保持棘輪組清潔,并經常加潤滑脂,以保證棘輪組的動作靈活可靠。
9、升降套筒與殼體間的配合表面應經常加油,注油孔亦應經常加注潤滑油。
10、軸承、傘齒輪和絲杠應保持潤滑,視使用頻繁情況定期拆開底座,將其洗凈后再加涂潤滑油脂。
11、如發現棘輪組不靈活,可拆開棘輪檢查;如發現升降套筒卡住,或轉動棘輪時升降套筒不動時,應拆開底座檢查。一般情況下,可將發生故障的拉力機送維修部門檢修。對于磨損或變形嚴重的零件,應及時予以更換。
