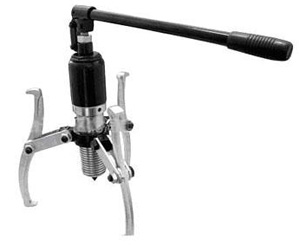

整體式液壓拉馬(拔輪器)是以油壓起動桿直接前進移動故推動桿本身不作傳動鉤爪座又可隨螺紋直接作前進后退調距操作方便只要把手前后小幅度擺動。使用省力,防滑不受場地、方向(0~360℃)、位置(2爪、3爪)限制,廣泛應用于拆卸各種圓盤、法蘭、齒輪、軸承、皮帶輪等。是替代傳統拉馬的理想工具。
型號規格 | DYZ-5 | DYZ-10 | DYZ-20 | DYZ-30 | DYZ-50 |
安全負重 T | 5 | 10 | 20 | 30 | 50 |
行程 mm | 60 | 60 | 60 | 60 | 100 |
三爪調節范圍 mm | 50-250 | 50-300 | 100-400 | 150-500 | 200-550 |
泵額定壓力 Mpa | 40 | 63 | 63 | 63 | 70 |
使用方法與注意事項
1、使用時先把手柄的開槽端套入回油閥桿,并將回油閥桿按順時針?lè)较蛐o。
2、把鉤爪座調整到爪鉤抓住所拉物體。
3、手柄插入掀手孔內來回掀動活塞起動桿向前平穩前進,爪鉤相應后退,把被拉物體拉出。
4、液壓拉馬的活塞起動桿有效距只有50mm,故使用時伸距不得大于50mm,當沒有拉出時停止,松開回油閥門,讓活塞起動桿縮回去,調好后第二次再重復1、2、3步驟拉出為止。
5、欲使活塞起動桿縮回去,只須用手柄開槽端將回油閥桿按逆時針?lè)较蛭⑽⑿?,活塞起?dòng)桿在彈簧作用下漸漸回縮。
6、使用前應根據被拉物體的外徑,拉距及負載力,選擇相應噸位的液壓拉馬,切忌超載使用,避免損壞。
7、本液壓拉馬在-5℃~45℃中使用,采用(GB443-84)N15機械油;在-20℃~-5℃中使用,采用(GB442-64)合成錠子油。
8、為防止超載引起機具損壞,液壓裝置內設有超載自動卸荷閥,當被拉物體超過額定負載時,超荷閥會自動卸荷,而改選用更大噸位的液壓拉馬。
