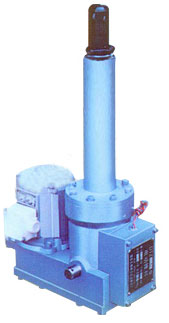

選用須知

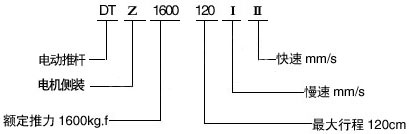

首先針對工作對象的安裝位置,確定機型,然后進行受力分析,確定所選用的推力(kg.f)、行程、速度(mm/s),然后以規格系列表選出合適的推桿。如有特殊要求,本公司可專門為您設計制造您所需的非系列產品。
電動推桿的外接的行程裝置,電控箱和支撐架由顧客自備,如需要,我公司可代為配制,但應在訂貨合同中寫明。
DTZ型電動推桿支架安裝尺寸表:
序號 | 型號 | L | L1 | h | h1 | b | b1 | 4-Ф |
1 | DTZ50 | 80 | 20 | 140 | 170 | 50 | 80 | 9 |
2 | DTZ100 | 130 | 37.5 | 210 | 248 | 75 | 130 | 14 |
3 | DTZ300 | 152 | 37.5 | 234 | 272 | 75 | 130 | 14 |
4 | DTZ500 | 170 | 35 | 224 | 264 | 75 | 130 | 14 |
5 | DTZ700 | 170 | 35 | 224 | 264 | 75 | 130 | 14 |
6 | DTZ1000 | 190 | 47.5 | 238 | 284 | 93 | 160 | 14 |
7 | DTZ1600 | 220 | 344 | 410 | 100 | 160 | 18 | |
8 | DTZ2500 | 220 | 374 | 440 | 100 | 160 | 18 |

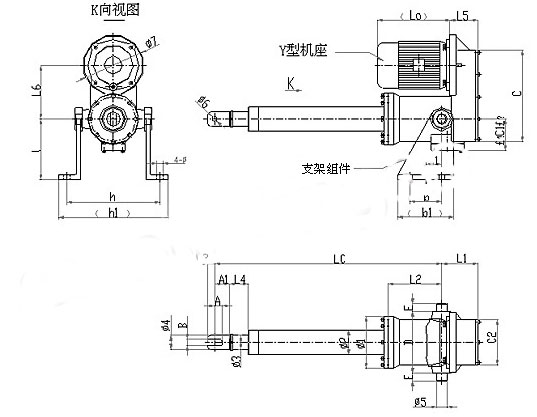

DTZ型電動推桿主要技術參數、外形尺寸表 說明:表中行程的確定,由用戶可在范圍內任選:
序號 | 型號 | 推力 |
功率 (KW) |
速度 (mm/s) |
行程 S(mm) |
LC | Ф1 | Ф2 | Ф3 | Ф4 | Ф5 | Ф6 | Ф7 | ||
(kg.f) | (KN) | Lmin | Lmax | ||||||||||||
1 | DTZ50 | 50 | 0.5 | 0.06 | 42 | 100-300 | 104+S | 104+2S | 85 | 42 | 23 | 23 | 18 | 6 | 90 |
2 | DTZ100 | 100 | 1.0 | 0.12 | 42 | 100-600 | 207+S | 207+2S | 112 | 57 | 34 | 34 | 25 | 10 | 130 |
3 | DTZ300 | 300 | 3.0 | 0.37 | 42 | 100-800 | 191+S | 191+2S | 130 | 63.5 | 40 | 40 | 25 | 12 | 150 |
4 | DTZ500 | 500 | 5.0 | 0.75 | 50 | 100-800 | 276+S | 276+2S | 160 | 80 | 46 | 46 | 35 | 14 | 150 |
5 | DTZ700 | 700 | 7.0 | 1.10 | 50 | 200-1000 | 276+S | 276+2S | 160 | 80 | 46 | 46 | 35 | 16 | 200 |
6 | DTZ1000 | 1000 | 10 | 1.10 | 50 | 200-1200 | 258+S | 258+2S | 170 | 80 | 46 | 46 | 35 | 16 | 200 |
7 | DTZ1600 | 1600 | 16 | 2.20 | 50 | 200-1500 | 310+S | 310+2S | 205 | 90 | 62 | 62 | 35 | 25 | 250 |
8 | DTZ2500 | 2500 | 25 | 3.00 | 35 | 200-1500 | 310+S | 310+2S | 242 | 108 | 80 | 70 | 35 | 30 | 250 |
序號 | 型號 | A | A1 | B | C | C1 | C2 | D | E | L1 | L2 | L3 | L4 | L5 | L6 | LO |
1 | DTZ50 | 20 | 30 | 10 | 166 | 71 | 78 | 90 | 16 | 72 | 70 | 12 | 18.5 | 54 | 89 | 125 |
2 | DTZ100 | 35 | 48 | 16 | 207 | 78 | 109 | 135 | 20 | 80 | 109 | 18 | 40 | 71 | 120 | 200 |
3 | DTZ300 | 35 | 48 | 20 | 232 | 86 | 112 | 160 | 20 | 105 | 115 | 22 | 40 | 76 | 135 | 200 |
4 | DTZ500 | 45 | 58 | 20 | 283 | 100 | 140 | 175 | 25 | 92 | 172 | 22 | 50 | 87 | 163 | 265 |
5 | DTZ700 | 45 | 58 | 20 | 283 | 100 | 140 | 175 | 25 | 92 | 172 | 22 | 50 | 87 | 163 | 265 |
6 | DTZ1000 | 45 | 58 | 20 | 303 | 105 | 150 | 154 | 25 | 119 | 178 | 22 | 50 | 92 | 178 | 265 |
7 | DTZ1600 | 50 | 65 | 30 | 380 | 131 | 205 | 240 | 30 | 118 | 248 | 35 | 58 | 105 | 218 | 320 |
8 | DTZ2500 | 50 | 70 | 32 | 445 | 180 | 240 | 260 | 40 | 130 | 300 | 35 | 60 | 113 | 241 | 320 |
