WYQ型電動彎管機(電動液壓彎管機)是一種新型的彎管等多用工具。它具有結構合理,操作方便,使用安全,裝卸快速,一機多用等優點。
用途: WYQ型電動彎管機(電動液壓彎管機):彎管機適用于工廠、倉庫、碼頭、建筑、鐵路、汽車等按裝管道和修理。它除了具有彎管功能外,還能卸下彎管部件(油缸)作為分離式液壓起頂機使用。

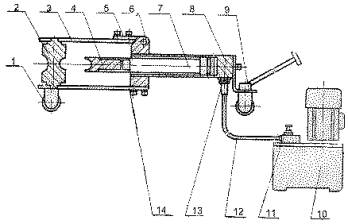

WYQ電動液壓彎管機結構圖:
1、車輪 2、輥軸 3、上花板 4、模頭 5、連桿板 6、方檔塊 7、柱塞 8、油缸 9、支架 10、電動油泵 11、放油螺釘 12、高壓油管 13、快速接頭 14、下花板
WYQ型電動彎管機(電動液壓彎管機)結構及工作原理 :由電動油泵(10),高壓油管(12),快速接頭(13),工作油缸(8),柱塞(7),彎管部件[包括上花板(3),下花板(14),模頭(4),輥軸(2)]組成。由電動油泵輸出的高壓油,經高壓油管送入工作油缸內,高壓油推動工作油缸內柱塞,產生推力,通過彎管部件彎曲管子 。
WYQ型電動彎管機(電動液壓彎管機)使用方法及注意事項
1、WYQ型電動彎管機(電動液壓彎管機)使用方法:
(1) 參照電動油泵使用說明書。
(2) 先將工作油缸(8)旋入方檔塊(6)的內螺紋,使油缸后端裝在支架上的車輪向下。
(3) 根據所彎管子的外徑選擇模頭(4),套在柱塞(7)上,將兩只輥軸所對應槽向著模頭,然后放入相應尺寸的花板(3)孔中,再將上花板蓋上,將所彎管子插入槽中,再將高壓油管(12)端部的快速接頭(13)活動部份向后拉并套在工作油缸(8)的接頭上,將電動油泵(10)上的放油螺釘(11)旋緊,即可彎管。彎管完畢,放松放油螺釘,柱塞(7)即自動復位。
2、注意事項:
(1) 參照電動油泵使用說明書。
(2) 在有載荷時切忌將快速接頭卸下。
(3) 本機具是用油為介質,必須做好油及本機具的清潔保養工作,以免淤塞或漏油,影響使用效果。
WYQ型電動彎管機技術參數:
參數型號 | 彎管范圍 mm | 彎曲半徑 mm | 彎管壁厚mm | 油缸最大推力KN |
壓力 Mpa |
電壓 V | |
WYQ-60 | 2寸 | 22-60 | 4x管徑 | ≤12 | 300 | 40 | 380 |
WYQ-76 | 3寸 | 22-76 | 4x管徑 | ≤12 | 300 | 40 | 380 |
WYQ-108 | 4寸 | 22-108 | 4x管徑 | ≤12 | 300 | 40 | 380 |
WYQ-159 | 6寸 | 76-159 | 4x管徑 | ≤12 | 500 | 63 | 380 |
WYQB-60 | 2 寸 | 22-60 | 6x管徑 | ≤12 | 300 | 40 | 380 |
WYQB- 76 | 3 寸 | 22-76 | 6x管徑 | ≤12 | 300 | 40 | 380 |
WYQB-108 | 4寸 | 22-108 | 6x管徑 | ≤12 | 300 | 40 | 380 |
