一、用途
ZJ20K系列加熱器,主要用于對軸承、齒輪、連軸節、鐵路機車的輪心、輪箍等多種類型的金屬件進行加熱,使之膨脹,以滿足過盈裝配或拆卸的需要。
二、產品型號及其意義
ZJ20K齒輪快速加熱器技術參數 :
型號技術參數 | ZJ20K--I | --II | -III | --IV | --V | --VI | --VII | -IIX | |
功率(KVA) | 3.8 | 5.5 | 9.5 | 11.5 | 22 | 34 | 41.5 | 60 | |
額定電壓(V) | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
額定電流(A) | 10 | 15 | 25 | 30 | 60 | 90 | 110 | 160 | |
工 件 | 內徑 | 10-25 | 10-40 | 10-70 | 10-90 | 30-110 | 30-110 | 30-120 | 30-120 |
外徑 | 70 | 80 | 100 | 120 | 300 | 450 | 600 | 800 | |
寬度 | 30 | 35 | 35 | 50 | 50-150 | 70-170 | 80-180 | 90-200 | |
重量(KG) | 45 | 58 | 90 | 145 | 205 | 370 | 450 | 500 |
有很多軸承是在安裝過程中損壞的,加熱方法不當是重要原因之一。如采用燒焊工具加熱,會造成軸承變形;采用爐火加熱,軸承兩面受熱不勻;采用油浴加熱,會因油質不潔而使軸承污染,噪聲增大;采用烤箱加熱,太費時間。至于敲打安裝,軸承更易受損。
現在的技術是使用ZJ20感應加熱器,其優點是:
省錢 節電90%,節油100%,節約廠房占地面積70%;
省時 工作效率提高4倍以上,操作人員減少80%;
可靠 加熱均勻,絕對清潔,有利于提高裝配質量;
安全 絕無火警危險;
環保 無油汽油污染空氣,有利于環境改善和工作人員的身體健康。
四、結構與工作原理

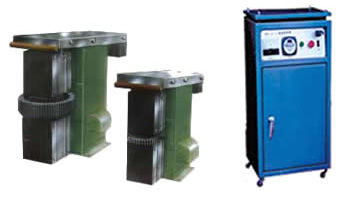

結構 ZJ20系列加熱器由干式自冷工頻感應加熱裝置(以下簡稱主機)與控制設備組成。ZJ20X、ZJ20T為移動式結構,其它均為固定式結構。
五、工作原理
1、短路加熱 主機為一特殊結構的變壓器,可移動的軛鐵用以直接穿套軸承或其它被加熱工件。工作時,接通主機電源,工件(相當于副邊繞組)中感應產生短路電流而被加熱。
2、渦流加熱 被加熱工件與主機的鐵芯組成一閉合的磁回路,工作時,工件中通過主機的磁力線產生渦流而被快速加熱。
